Vedenie spodné - ECO profile AL 90x99mm

Sada spodného vedenia ECO pre samonosné posuvné brány, AL profil 90 × 99 mm

Kód produktu: SV-90x99-AL-ECO

Sada spodného vedenia SV-90x99-AL-ECO predstavuje kompletné riešenie nosného a vodiaceho mechanizmu pre samonosné posuvné brány s hliníkovým vodiacim profilom 90 × 99 mm. Zabezpečuje stabilné podopretie bránového krídla, jeho presné vedenie a plynulý pohyb pri otváraní a zatváraní bez potreby spodnej koľajnice v prejazde.

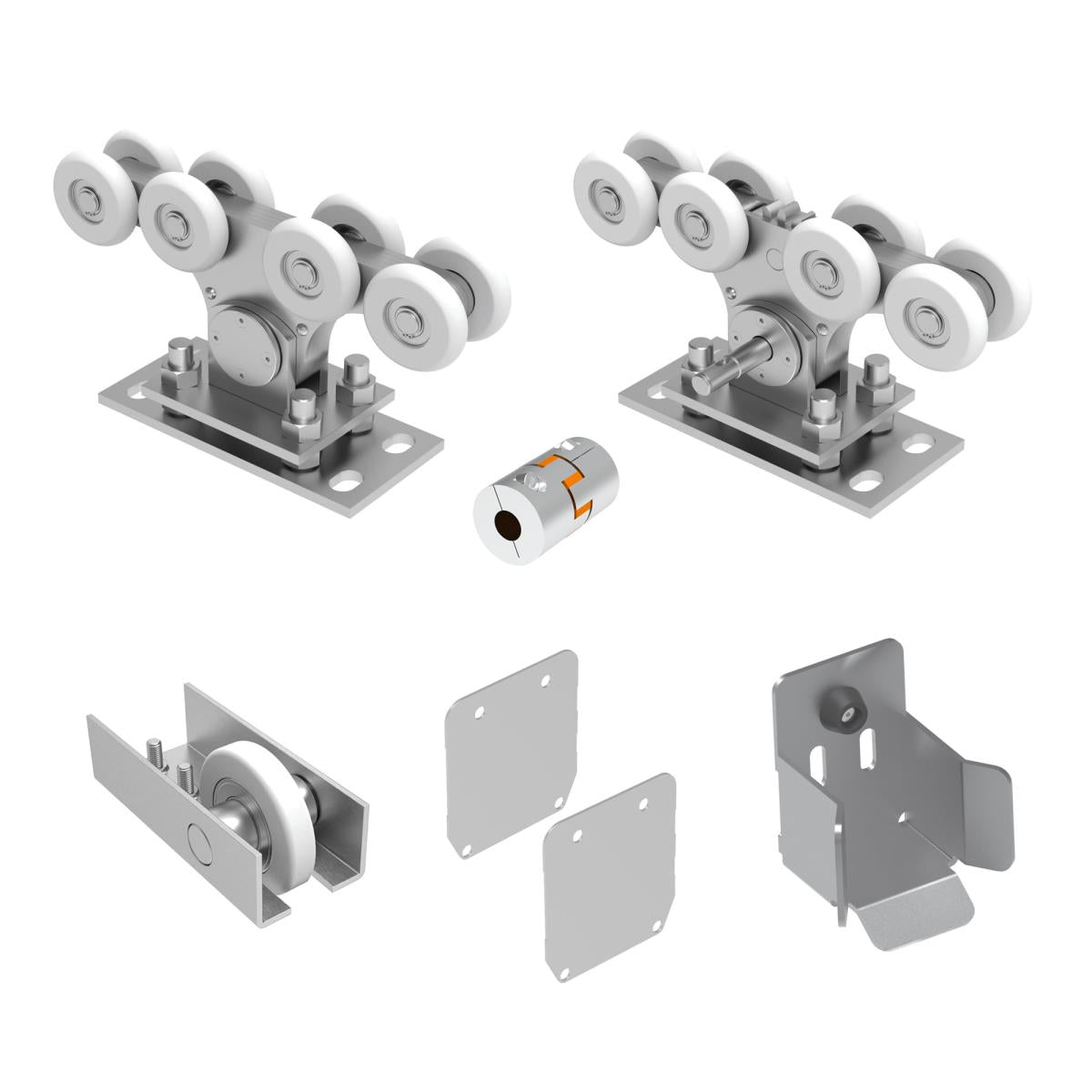

Zostava obsahuje dva nosné vozíky s nylonovými kolieskami, dojazdové koliesko, spodný nábeh, krytky, koncové dorazy a potrebný spojovací materiál. Systém zároveň umožňuje priame mechanické prepojenie vozíka s pohonom prostredníctvom hriadeľovej spojky. Kombinácia oceľových, nerezových a nylonových komponentov poskytuje funkčné riešenie na výrobu nových samonosných posuvných brán aj modernizáciu existujúcich bránových systémov.

Materiál

Nehrdzavejúca oceľ AISI 304, oceľ a nylon. Jednotlivé komponenty sú vyrobené z materiálov zodpovedajúcich ich funkcii v nosnom a vodiacom mechanizme.

Povrchová úprava

Zinok a prírodné vyhotovenie nerezových komponentov. Zinková povrchová úprava oceľových častí pomáha chrániť ich povrch pred koróziou. Nerezové komponenty z ocele AISI 304 poskytujú dobrú odolnosť proti poveternostným vplyvom a nylonové kolieska prispievajú k plynulému pohybu brány.

Rozmery a technické parametre

– Typ produktu: sada spodného vedenia ECO

– Určenie: samonosné posuvné brány

– Rozmerová rada vodiaceho profilu: 90 × 99 mm

– Kompatibilný profil: hliníkový vodiaci profil AL 90 × 99 mm

– Materiál: nehrdzavejúca oceľ AISI 304, oceľ, nylon

– Povrchová úprava oceľových častí: zinok

– Počet nosných vozíkov: 2 ks

– Typ koliesok: nylonové

– Možnosť prepojenia s pohonom: prostredníctvom kompatibilnej hriadeľovej spojky

– Spôsob montáže: mechanické upevnenie a montáž do bránového systému

Obsah zostavy

– Nosné vozíky Zn + NYLON pre profil 90 × 99 mm: 2 ks

– Dojazdové koliesko bez krytky pre profil 90 × 99 mm: 1 ks

– Spodný nábeh INOX pre profil 90 × 99 mm: 1 ks

– Krytka profilu INOX pre profil 90 × 99 mm: 2 ks

– Nerezová skrutka TORX s valcovou hlavou: 8 ks

– Koncový doraz AISI 304: 2 ks

– Nerezová skrutka M6 × 12 s vnútorným šesťhranom: 4 ks

– Nerezová šesťhranná matica M6: 4 ks

– Nerezová plochá podložka M6: 4 ks

Montáž a kompatibilita

Sada je určená na použitie s hliníkovým vodiacim profilom AL 90 × 99 mm, ktorý tvorí nosnú časť samonosného posuvného bránového krídla. Dva nosné vozíky sa upevňujú k vhodne pripravenej nosnej základni a zabezpečujú vedenie profilu pri pohybe brány.

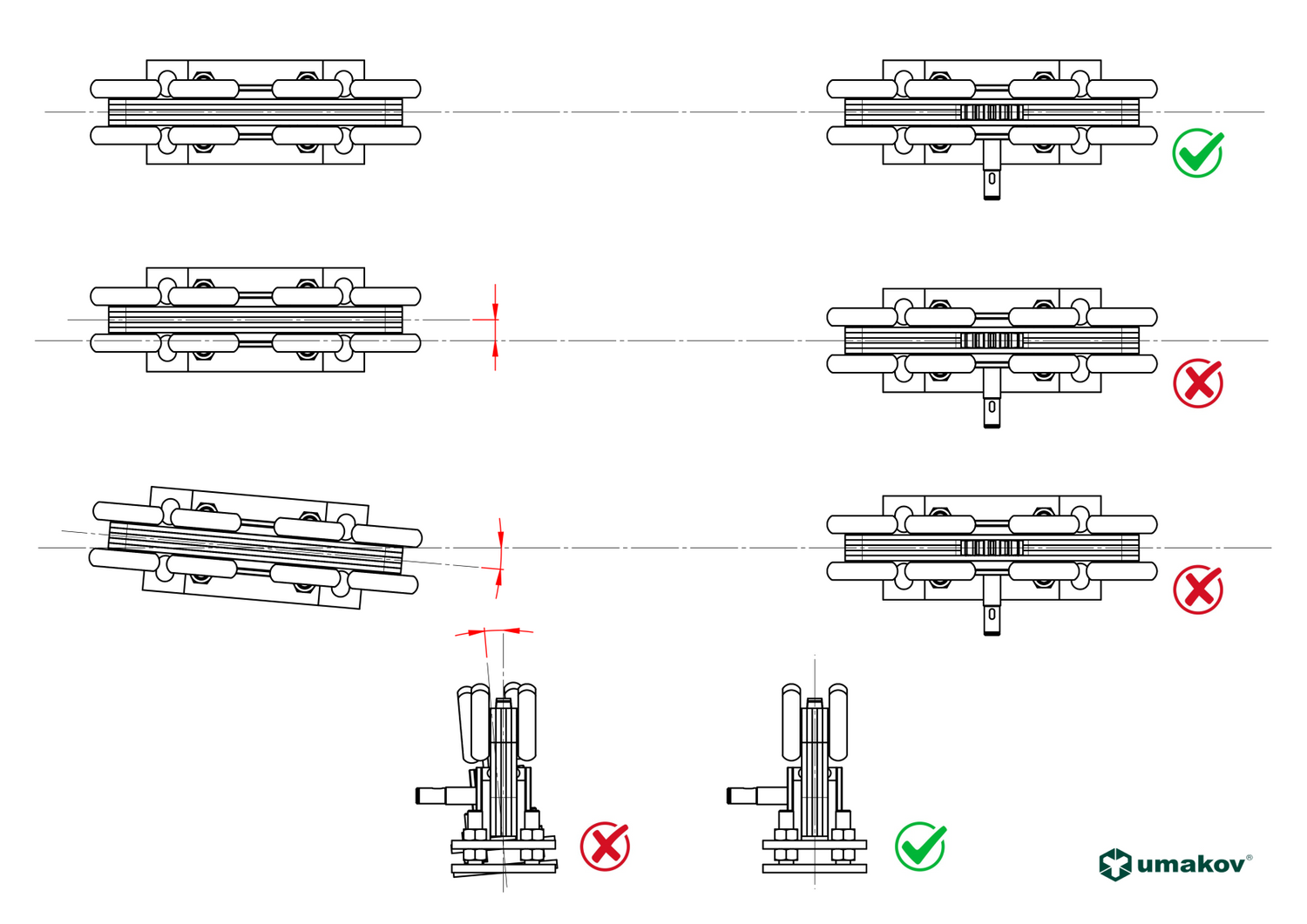

Dojazdové koliesko, spodný nábeh a koncové dorazy slúžia na správne navedenie, dosadnutie a zastavenie bránového krídla v požadovanej polohe. Pri montáži je potrebné zabezpečiť presné vyrovnanie vozíkov, správnu polohu vodiaceho profilu a dostatočnú pevnosť nosnej konštrukcie.

Systém umožňuje aj priame mechanické prepojenie kompatibilného nosného vozíka s pohonnou jednotkou pomocou hriadeľovej spojky. Toto riešenie umožňuje prenos krútiaceho momentu z pohonu na vozík a predstavuje alternatívny spôsob realizácie pohonu samonosnej posuvnej brány. Pri montáži je potrebné zabezpečiť správne spojenie hriadeľov a overiť rozmerovú aj mechanickú kompatibilitu spojky s použitým vozíkom a pohonom.

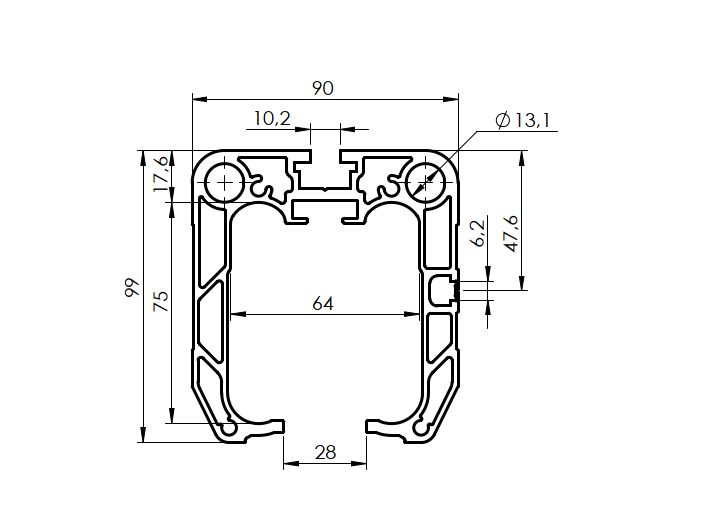

Hliníkový vodiaci profil nie je súčasťou zostavy a objednáva sa samostatne. Kompatibilný profil AL 90 × 99 mm je dostupný v dĺžkach 6 000 mm a 7 000 mm. Hriadeľová spojka nie je uvedená medzi súčasťami zostavy.

Pri návrhu brány je potrebné zohľadniť jej celkovú hmotnosť, rozmery, dĺžku vodiaceho profilu a podmienky montáže. Nosnosť zostavy je potrebné overiť podľa technických údajov výrobcu.

Výhody

– Kompletná sada komponentov spodného vedenia pre samonosné posuvné brány.

– Dva nosné vozíky s nylonovými kolieskami na plynulý posuv bránového krídla.

– Kompatibilita s hliníkovým vodiacim profilom AL 90 × 99 mm.

– Možnosť priameho mechanického prepojenia vozíka s pohonom pomocou hriadeľovej spojky.

– Alternatívne riešenie prenosu pohonu na nosný vozík.

– Kombinácia oceľových, nerezových a nylonových komponentov.

– Zinková povrchová úprava oceľových častí na ochranu pred koróziou.

– Nerezové doplnkové komponenty z ocele AISI 304.

– Dojazdové koliesko a spodný nábeh na správne navedenie brány.

– Koncové dorazy na mechanické obmedzenie pohybu.

– Spojovací materiál zahrnutý v zostave.

– Vhodná na výrobu nových samonosných posuvných brán aj modernizáciu existujúcich systémov.
